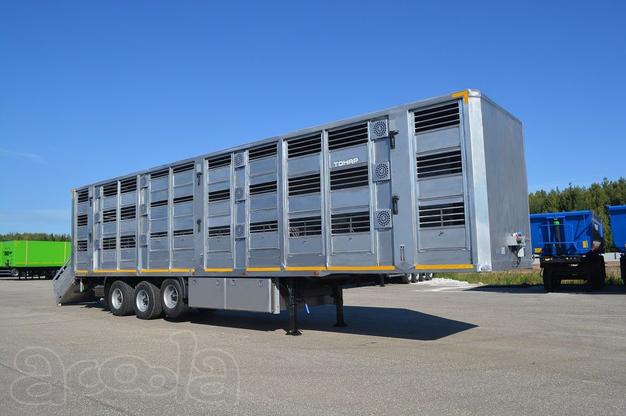

Полуприцеп для перевозки скота ТОНАР-9827
Предназначен для перевозки свиней, овец с 3 этажами загрузки.
Кузов выполнен полностью из алюминиевых профилей. Загрузка поэтажно. Гидравлическое поднятие этажей с фиксацией.
Преимущества:
- снижение временных затрат на загрузку и выгрузку свиней по сравнению с полуприцепом, оборудованным лифтом
- не остается свободных площадей при загрузке из-за неподвижных разделительных решеток
- снижаются затраты на уборку прицепа
Технические характеристики:
Масса перевозимого груза, не более, кг (технически допустимая) 30000
Масса снаряженного полуприцепа (прицепа), не более, кг 11500
Полная масса полуприцепа (прицепа), не более, кг 41500
Нагрузка на седло (седельно-сцепное устройство) максимальная, кг 14500
Высота седла (седельно-сцепного устройства), мм 1150
Длина 14020
Ширина 2550
Высота 4000
Полезная площадь загрузки, не менее, м2 92
Количество перевозимых свиней, шт 180-200
Рама
• Лонжероны двутаврового сечения
• Повышенной прочности
• Процесс сварки происходит в аргоновой среде сварочными тракторами и роботами
Шасси
• 3-осное
• Оси Тонар-9042, блок-подшипник, межсервисный интервал 120 000 км.
• Нагрузка на ось 9 тонн (технически допустимая)
• Межосевое расстояние 1360 мм
• Пневматическая рычажная подвеска
• Подъёмная первая ось (в ручном или автоматическом режиме)
• Сцепной шкворень 2 дюйма
• Задний противоподкатный брус: стальной
Кузов
• Усиленный, полностью изготовлен из алюминиевых антикоррозийных профилей.
• 3-х этажный в соответствии со следующими параметрами:
• Полы:
• Нижний пол полностью самонесущий, герметичный, корытообразной формы, из двустенных алюминиевых балок сверху с противоскользящим профилем.
• 2-й пол идентичен нижнему полу. Этот пол является приводным.
• 3-й пол идентичен 2-му и нижнему полу и двигается за счёт 2-го пола.
• Полы подъемные перемещаются в вертикальном направлении при помощи системы гидро-цепных приводов. Конструкция полов и приводов обеспечивает перемещения полов под нагрузкой до 10 000 кг. В качестве энергопривода системы передвижных полов служит гидравлическая автономная система с электроприводом от аккумуляторов.
• Ручной привод фиксаторов полов.
• Подзарядка аккумуляторов осуществляется от генератора тягача. Энергопитание расположено под полом фургона.
• Внутренние заграждения: Съемные, разделены по длине на 5 секций (полностью из алюминия), фиксируются защёлками, имеют усиленную сварную конструкцию.
• Боковые стенки:
• Гладкие, выполнены из алюминиевых профилей, 3 линии вентиляционных отверстий со сдвижными алюминиевыми панелями, открываемые / закрываемые вручную.
• Передняя стенка: Выполнена из алюминия.
• Задний дверной проём:
• Для загрузки и выгрузки животных на заднем дверном блоке установлена опускающаяся дверь-аппарель с подъёмными ограждениями. Рампа, приводится в действие с помощью тянущих пружин.
• Система принудительного проветривания: система состоит из вентиляторов (смонтированы на правой стороне) для установки различных режимов на этажах.
• Установка для поения:
• На каждом этаже установлена система поения, 2 бака для воды по 150 литров с пневмоподачей.
• Освещение:
• сверху сзади - осветительный фонарь для трапа, внутри 6 осветительных фонарей
(по два на этаж)
• внизу в заднем дверном проёме - 2 фонаря заднего хода, внизу и вверху спереди и сзади - габаритные огни.
• Ящики: с обеих сторон перед и сзади осей крепятся ящики, для бака и гидронасоса, баков системы поения и аккумуляторов (для подзарядки аккумуляторов имеется кабель с разъёмом для соединения с разъемом тягача).
• Устройства слива: два крана в задней части полуприцепа
Тормозная система
• Wabco или аналог
• Барабанные тормоза
• Рабочая тормозная система - С двухпроводным пневматическим приводом, действующим на тормозные механизмы барабанного типа;
• Стояночная тормозная система - механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления;
• Аварийная тормозная система - механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс.
Гидравлическая система
• Электрогидростанция Penta (Италия)
• Ручной дублирующий насос
Электросистема
• 24В
• задние огни в комплекте с сигналом заднего хода, противотуманной фарой, указателями поворота и отражателями света
• освещение номерного знака
• габаритные огни
• щиты отражателей света
• 2 розетки и розетка ABS
Пневмосистема
• АБС с ручным механическим управлением поднятия/опускания пневмоподвески
Окраска
• Все стальные элементы перед окраской проходят дробеструйную обработку
• Два слоя грунта
• Краска: двухкомпонентная
• Цвет кузова - серый (эмаль), возможны варианты
Колеса
• Резина: 385/65 R22.5
• Диски: 11,75 х 22,5
• Ошиновка односкатная
• Количество колёс: 6+1 запасное
Прочее оборудование
• Кабель для подзарядки АКБ
• Ступичный ключ
• Противооткатные упоры: пластиковые, 160 мм, 2шт.
